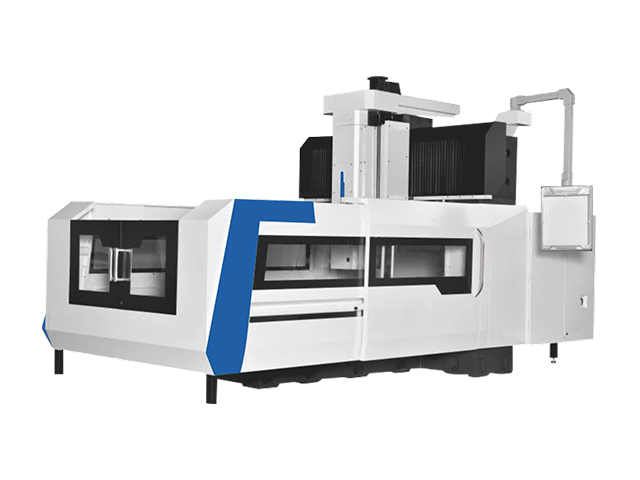

產品介紹

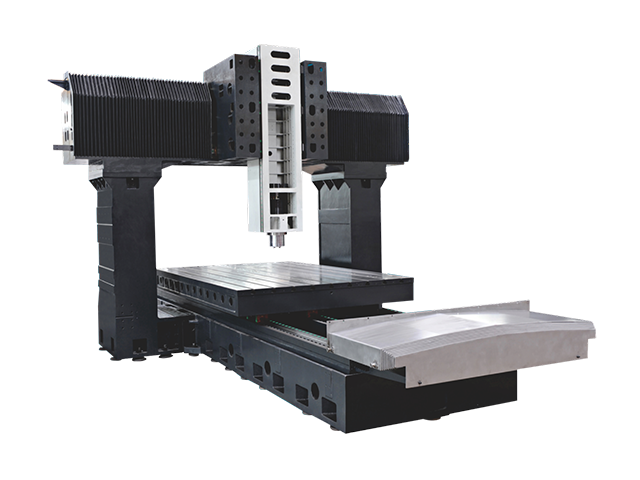

本機床均采用高級樹脂砂鑄造及箱型結構設計制造而成，經時效處理消除內應力，材質堅韌，加上箱型結構設計，高剛性機體結構，使本機具有足夠之剛性及強度整機展現耐切削能力及精度高之特性。
自動換刀系統
快速又安全的刀臂式換刀系統，提供快速平穩可靠的刀具交換動作，由PLC軟件控制，刀具交換的時間約8秒，減少非切削時間。
可轉動操控箱
可轉動的座式操作箱控制面板，及可提式的手輪操作盒，極方便操作者任何位置使用，腳踏開關可以將主軸頭上刀具做夾松刀之操作。
伺服電機
伺服電機通過聯軸器直接驅動絲桿，震動小，精度更高。三軸伺服電機帶內置絕對式編碼器，間接測量位移，形成半閉環系統，確保定位精度。三軸定位由數控系統設定。
標準配置
|
FANUC oi-MF控制器 |
中央集中自動潤滑系統 |
腳踏式松刀開關 |
電源變壓器（380V-220V） |
|
主軸溫控系統（油冷機） |
無頂蓋四周防護（4米及以下機型） |
移動式手搖輪（MPG） |
水平懸吊式操作箱 |
|
皮帶主軸6000rpm |
冷卻系統（含泵及水箱） |
工作燈及警示燈 |
水槍及氣槍 |
|
雙油壓缸配重系統 |
雙螺桿卷屑機及鏈板式鐵屑輸送機 |
RS-232/RJ45/USB界面 |
基礎螺栓及水平調整工具一套 |
|
立柱旁防護（6米及以上機型） |
潤滑油獨立回收系統 |
自動斷電功能 |
技術資料一套 |
技術參數
|
項目/規格 |
單位 |
GMC-1613/2013 |
GMC-2211/2711/-3017 |
GMC-2219/2719/3219/4219 |
行程 |
X軸 |
mm |
1700/2100 |
2200/2700/3000/4200 |
2200/2700/3200/4200 |
|
Y軸 |
mm |
1300 |
1700 |
1900 |
|
Z軸 |
mm |
860 |
860 |
1000 |
|
龍門寬度 |
mm |
1370 |
1700 |
1900 |
|
主軸鼻端至工作臺距離 |
mm |
150~1010 |
340~1200 |
210~1210 |
|
軌道形式 |
|
兩線一硬 |
兩線一硬 |
兩線一硬 |
|
工作臺 |
工作臺尺寸（X/Y軸） |
mm |
1700/2100*1100 |
2200/2700/3000/4200*1500 |
2200/2700/3200/4200*1700 |
|
工作臺最大承重 |
T |
4/5 |
4/5/6/7 |
5/6/7/8 |
|
T型槽 |
No/mm |
11-12/150 |
11-22×150 |
11-22×150 |
|
主軸 |
主軸錐孔（型號/安裝尺寸） |
mm |
BT50IS0507:24 |
BT50IS0507:24 |
BT50ISO507:24 |
|
主軸轉速 |
rpm |
6000 |
6000 |
6000 |
|
主軸傳動方式 |
|
皮帶 |
皮帶 |
皮帶 |
|
進給 |
X/Y/Z軸快速進給 |
m/min |
8/16/16 |
8/16/16 |
8/16/16 |
|
最大切削進給 |
mm/min |
5~6000 |
5~6000 |
5~6000 |
|
換刀裝置 |
換刀方式 |
|
側掛機械手式 |
側掛機械手式 |
側掛機械手式 |
|
刀柄規格 |
type |
BT50 |
BT50 |
BT50 |
|
刀具容量 |
tools |
24 |
24 |
24 |
|
最大刀具重量 |
kg |
15 |
15 |
15 |
|
最快換刀時間（T-T） |
sec |
4 |
4 |
4 |
|
馬達 |
主軸馬達 |
kw |
15/18.5 |
15/18.5 |
15/18.5 |
|
精度 |
定位精度 |
mm |
±0.006 |
±0.006 |
±0.006 |
|
重復定位精度 |
mm |
±0.004 |
±0.004 |
±0.004 |
|
機床尺寸 |
長*寬*高 |
mm |
5400/6400*4000*3600 |
6800/7800/8800/10800*4600*3800 |
7000/8000/9000/11000*4800*4000 |
|
重量 |
T |
14.5/16 |
19/22/25/29 |
21/25/29/35 |
|
規格/項目 |
單位 |
GMC-2020/2520/3020 |
GMC-3022/4022 |
GMC-3028/4028/6028 |
行程 |
X軸 |
mm |
2000/2500/3000 |
3200/4200 |
3200/4200/6500 |
|
Y軸 |
mm |
2060 |
2300 |
2900 |
|
Z軸 |
mm |
860 |
1000 |
1250 |
|
龍門寬度 |
mm |
2000 |
2300 |
2900 |
|
主軸鼻端至工作臺距離 |
mm |
175~1035 |
175~1175 |
175~1425 |
|
軌道形式 |
|
兩線一硬 |
兩線一硬 |
兩線一硬 |
|
工作臺 |
工作臺尺寸（X/Y軸） |
mm |
2000/2500/3000*1800 |
3200/4200*2000 |
3200/4200/6000*2500 |
|
工作臺最大承重 |
T |
04/5/7 |
10/12 |
10/12/16 |
|
T型槽 |
No/mm |
11-22*175 |
11-22×175 |
12-22×180 |
|
主軸 |
主軸錐孔（型號/安裝尺寸） |
mm |
BT50ISO507:24 |
BT50IS0507:24 |
BT50ISO507:24 |
|
主軸轉速 |
rpm |
6000 |
6000 |
6000 |
|
主軸傳動方式 |
|
皮帶 |
皮帶 |
皮帶 |
|
進給 |
X/Y/Z軸快速進給 |
m/min |
08/12/10 |
08/12/10 |
08/12/10 |
|
最大切削進給 |
mm/min |
5~6000 |
5~6000 |
5~6000 |
|
換刀裝置 |
換刀方式 |
|
側掛機械手式 |
側掛機械手式 |
側掛機械手式 |
|
刀柄規格 |
type |
BT50 |
BT50 |
BT50 |
|
刀具容量 |
tools |
24 |
24 |
24 |
|
最大刀具重量 |
kg |
15 |
15 |
15 |
|
最快換刀時間（T-T） |
sec |
4 |
4 |
4 |
|
馬達 |
主軸馬達 |
kw |
15/18.5 |
15/18.5 |
15/18.5 |
|
精度 |
定位精度 |
mm |
±0.006 |
±0.006 |
±0.006 |
|
重復定位精度 |
mm |
±0.004 |
±0.004 |
±0.004 |
|
機床尺寸 |
長*寬*高 |
mm |
7000/8000/9000*4700*4600 |
8300/10300*4900*4800 |
9000/11000/15000*5500*4800 |
|
重量 |
T |
22/25/30 |
32/37 |
38/44/60 |
注：技術參數如有變動恕不另行通知
選購配置
|
三菱/西門子控制器 |
自動刀長/工件量測系統 |
圓盤式油水分離機 |
AICCⅢ功能（FANUC選配） |
|
8,000rpm/10,000rpm直結式主軸BT50 |
24T/32T/40T/60T刀庫 |
手動直角頭/延伸頭/萬向銑頭 |
NURBS插補功能（FANUC選配） |
|
12000RPM/15000RPM直結式主軸BT40 |
電氣箱冷氣機 |
半/全自動各類銑頭 |
G01.Pi000（三菱選配） |
|
10000/15000/24000rpm電主軸 |
油路刀把（BIG） |
全自動機械式五軸銑頭 |
三軸光柵尺（海德漢/發格） |
|
立柱加高（200/300/400mm） |
主軸中心出水2/3/5/8Mpa |
五面懸吊式操作箱 |
工作臺前加裝階梯踏板 |
|
全密式防護罩（含頂蓋） |
副工作臺 |
各類四/五軸轉臺 |
主軸減速箱或全齒輪箱主軸 |
